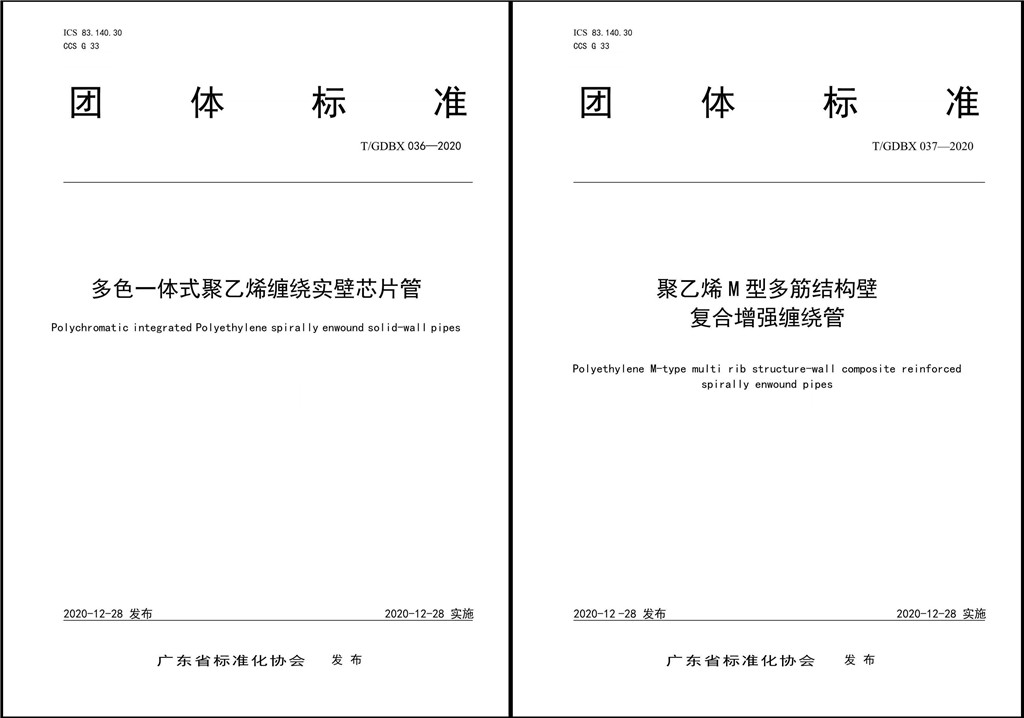

中國質量新聞網訊 城市地下管線猶如人的血管，遍布城市各個角落，當出現問題維修時不得對路面“開膛破肚”，人們無奈地將這一現象稱為“馬路拉鏈”。對此，廣東省標準化協會于2020年12月28日發布了《聚乙烯M型多筋結構壁復合增強纏繞管》和《多色一體式聚乙烯纏繞實壁芯片管》兩項團體標準，推廣應用創新技術產品，有望使“馬路拉鏈”現象一去不返。

據悉，這兩項團體標準由佛山聯博工程科技有限公司和湖北大洋塑膠有限公司聯合暨南大學、安徽杰藍特新材料有限公司、廣東省建筑材料研究院、廣州市市政集團有限公司、廣東省非標自動化設備工程技術研究中心、湖北省產品質量監督檢驗研究院、湖北工程學院、廣東聯博新型建材有限公司、佛山煒燁成塑業有限公司、廣東功標標準化服務有限公司、湖北藍洋管業有限公司共同起草。兩項標準構成姐妹篇，分別規范地下管線兩種創新技術產品。

馬路“開膛破肚”成“痼疾”

改革開放以來，我國經濟飛速發展，城市面貌發生翻天覆地的變化，但地下工程建設與發達國家相比，明顯滯后，特別是管線建設，包括給排水管和輸氣管道等。雖然近年來已普遍使用塑料纏繞管取代傳統高能耗的水泥、鑄鐵、陶瓷管材，但因整體強度不夠，受施工過程中的外力包括泥石沖擊或覆蓋后泥石擠壓容易變形甚至爆裂，接頭處滲漏更是常見現象，因而維修率高。

鋪設和換管修管過程中，許多地方還停留在開挖路面的做法上，其原因與管材質量不適應非開挖施工有很大關系，甚至出現路面重復開挖、挖了不久又挖的現象，給環境、城市運營和人民生活帶來很大負面影響。國務院辦公廳曾于2014年印發了《關于加強城市地下管線建設管理的指導意見》，部署綜合運用各項政策措施，加強城市地下管線建設和質量管理，包括鼓勵應用先進技術，積極推廣新工藝、新材料和新設備。2019年，國家住建部等四部門聯合印發《關于進一步加強城市地下管線建設管理有關工作的通知》，鼓勵有利于縮短工期、減少開挖量、降低環境影響、提高管線安全的新技術和新材料在地下管線建設維護中的應用。

由此，企業積極響應，紛紛開展科技創新。管材生產骨干企業佛山聯博工程科技有限公司和湖北大洋塑膠有限公司捷足先登，在地下管線管材研制上取得重大突破，研制出先進技術產品聚乙烯M型多筋結構壁復合增強纏繞管和多色一體式聚乙烯纏繞實壁芯片管，并已在粵東等地投放市場，受到歡迎。為規范這兩項技術成果的生產和應用，經廣東省標準化協會批準立項編制了該兩項標準。

亮點閃耀 升級換代

這兩項團標，分別規定了聚乙烯M型多筋結構壁復合增強纏繞管和多色一體式聚乙烯纏繞實壁芯片管的術語和定義、符號、分類和標記、要求、試驗方法、檢驗規則以及標志、包裝、運輸和貯存。所有技術指標以國家和行業標準為底線，全面達到或優于國家標準和行業標準的要求，多項核心技術指標優于國家標準的要求，亮點多多。

一是管道結構創新。目前大量使用的塑料纏繞管基本是中空單管道螺旋纏繞結構，受力強度不夠，在自身應力和外部壓力作用下，容易發生變形破裂導致滲水漏水，這是管材不能適應非開挖鋪設和容易變形爆裂的主要原因。聚乙烯M型多筋結構壁復合增強纏繞管采用雙通道方管結構，通過方管本體、中心分隔面及V型加強面共擠成型，增強了管材的強度。特別是當管道受到外部壓力時，V型加強面作為兩個斜撐面可最大限度防止第一管體通道及第二管體通道的內壁變形，增強了管體的韌性，使其具有更強的環剛度和耐久性，適用于開挖和非開挖鋪設，可降低破損率同時也降低了成本。

多色一體式聚乙烯纏繞實壁芯片管則采用不同特性的聚乙烯材料用纏繞的方式擠壓成型，管壁分內層、中間層、外層3層以上，分別使用不同顏色不同物理特性的材料，外層所用材料密度高于國家標準要求，使其更堅硬耐磨，可有效抵御、降低施工時泥土碎石對管道的沖擊和擠壓損傷，內層防腐性能更高，可抵御、降低管內污水長期浸泡對管壁的腐蝕。同時，管道所用材料和獨特的成型工藝，使產品無產生內應力，管道不會因長期埋在地下受泥石沙土擠壓和自身應力而造成損壞，降低了管道蠕變速率，使性能和壽命高于國家標準的要求。

二是接頭采用柔性密封自鎖結構。傳統的埋管接頭有熱收縮帶、不銹鋼套、橡膠圈止水承插、電熱熔等。前3種滲水脫節率比較高，是管線鋪好后又要開挖維護的主要因素。電熱熔接頭效果雖較好，但施工不方便，電熔加熱后往往會有內口下塌現象發生，加之拔樁時高頻振動，漏水和變形也是常見現象。創新的柔性接口技術則是由多個自鎖齒和O型彈性密封圈組成，管材兩端承插對接后鎖死，具有足夠抗拉強度并有密封防滲漏功能，與O型密封圈一起形成防漏雙保險。

三是加埋芯片技術。多色一體式聚乙烯纏繞實壁芯片管引入近年新發展的智能芯片技術，明確規定芯片植入管材的特定位置、技術要求和效果，實現一管一碼，記錄管材從生產、現場驗收、檢測到安裝的各個環節的信息，實現對管材質量信息的追本溯源，為管線的閉環管理提升維護管理水平提供條件。

“萬紫千紅春滿園”

專家組評審認為，上述兩項融入多項創新技術生產的管材，具有技術先進性和適用性。其推廣應用，對提升地下管線建設和維護水平、改變鋪管換管修管需開挖路面方式具有重要意義和作用。兩項團標的制定，為規范兩項創新產品的生產和檢測，促進產品高質量市場供給提供了技術支撐，具有重要的經濟和社會效益。

兩項團標中融入的專利持有人、佛山聯博工程科技有限公司和湖北大洋塑膠有限公司法定代表人，向廣東省標準化協會負責人表示，將持有的專利技術融入團體標準中，初衷在于促其推廣使用。“一花獨放不是春，萬紫千紅春滿園”，愿與業界同行共享創新技術，促進我國地下管線建設水平的提升。

據悉，該專利持有人已向標準發布機構廣東省標準化協會保證，愿意同任何申請人在合理且無歧視的條款和條件下，就專利授權許可進行談判。該專利持有人的聲明已在本標準的發布機構廣東省標準化協會備案。
