日前，中科建通以技術為核心，自主研發出“一種變形縫涌流水土體修復結構”實用新型專利（授權公告號：CN 218177239 U），解決了隧道結構變形縫滲漏水治理后復漏頻發的行業痛點，扭轉了反復治理導致施工成本升高、治理效果不佳的局面，實現了對變形縫涌流水病害的多級治理，確保其治理長久有效。

▲“一種變形縫涌流水土體修復結構”專利證書

痛點：十縫九漏復漏頻發

變形縫屬于明縫，寬度約在2cm，主要功能是為滿足結構熱脹冷縮伸縮變形，以及不均勻沉降的需求。在隧道結構滲漏水病害類型中，變形縫滲漏水最為普遍，俗稱“十縫九漏”，嚴重影響隧道的正常使用。

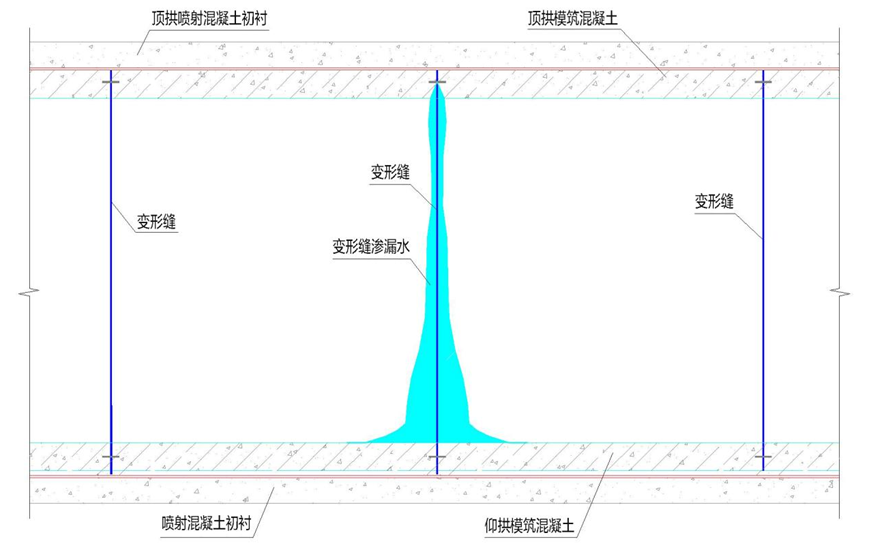

▲隧道結構變形縫滲漏水現象

隧道結構變形縫一旦破損，容易出現線流、股流和涌流等滲漏病害，滲漏水量較大。其治理不僅難度大，效果也普遍不理想，經常出現復漏問題。業界一般采用注漿止水的工藝來治理變形縫滲漏水，即通過斜打孔至變形縫處結構迎水面，注入聚氨酯、丙烯酸鹽等漿液進行止水。但這種治理工藝具有明顯局限性，往往在治理后發生了復漏，原因在于：

?變形縫涌流水的水量大，直接采用化學注漿方式治理，化學漿液容易被水沖散，導致漿液固化時間變長，反應不完全，造成止水失效；

?有機化學漿液的耐久性有限，如果材料質量無滿足國標要求，耐久性年限更短，因此經常出現復漏的現象；

?化學漿液的固結體無法適應伸縮變形和剪切變形的要求，隧道結構變形縫在產生伸縮或沉降變形后固結體容易被破壞，出現復漏的問題。

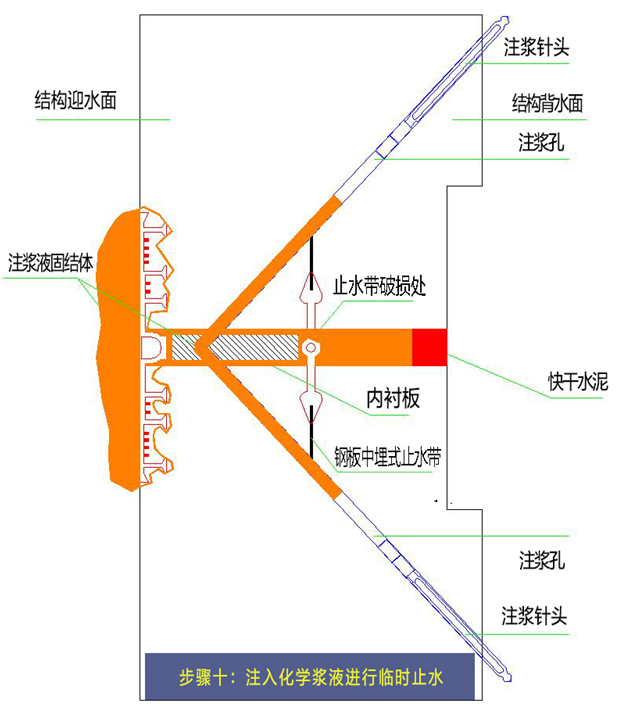

▲傳統化學注漿止水工藝示意圖

創新工藝：多級治理、長久防護

作為地下工程領域優質系統服務商，中科建通始終以技術為核心，為解決行業痛點、客戶重大疑難項目提供系統解決方案，為社會、為行業、為客戶提供高價值的賦能。

針對隧道結構變形縫滲漏水，中科建通創新出“一種變形縫涌流水土體修復結構”專利，通過對變形縫周圍土體進行改良降低滲透系數，化學注漿進行臨時止水，利用超彈性橡膠止水棒作為止水措施，預埋二次注漿管實現運維階段的二次修復措施，達到從臨時、長期、二次修復的多級防護的目的。

1、變形縫周圍土體改良

利用水鉆在變形縫周圍鉆孔，鉆孔梅花形布置，安裝注漿管，利用注漿泵注入注漿材料，填充變形縫背后周圍土體空隙，改善滲漏性，達到土體改良的目的；

2、變形縫迎水面化學注漿臨時止水

通過電鉆在隧道變形縫位置斜打孔至迎水面，安裝注漿針頭，進行迎水面注漿止水，達到臨時封閉變形縫滲漏水通道的目的；

3、變形縫背水面物理封閉

利用電鎬修整變形縫背水面?zhèn)缺?，并用環氧砂漿修補整齊，再嵌入超彈性橡膠止水棒，通過物理壓縮的方式達到封閉變形縫明縫的目的，從而實現止水。在安裝超彈性橡膠止水棒前，在變形縫背水面縫隙預埋二次注漿管，實現預留冗余二次處理措施的目的，實現分級治理工藝。

4、表面處理接水盒恢復

利用快干水泥封閉注漿孔，超彈性橡膠止水棒與變形縫密貼處涂抹密封膠保護，最后恢復變形縫接水盒，達到多級防護的目的。

工程案例：有效實現止水修復

項目為某暗挖隧道區間變形縫線流治理。隧道區間為二級防水設計，二襯結構厚度為35cm。由于受到長期的不均勻沉降、外界環境及荷載等因素影響，造成變形縫中埋止水帶破損，變形縫出現明顯的滲漏現象，滲漏水等級達到線流級別。通過現場試驗驗證，在采用本實用新型專利設計后，有效實現了維修止水的目的。

工程案例治理前示意圖

工程案例治理后示意圖

本專利針對特定地層條件和變形縫滲漏水病害特點，不僅有效解決隧道變形縫滲漏水病害問題，也適用于車站變形縫、地下室變形縫等領域的多級設防治理。它能確保變形縫治理長期有效，并對基于變形縫的化學注漿與物理封閉相結合的多級治理工藝進行有效保護，顯著提升了治理效果，解決了治理復漏成本增加等問題，實現了以技術創新驅動項目效益提升。
